S-PT-EX(I)-24DC-1/2"

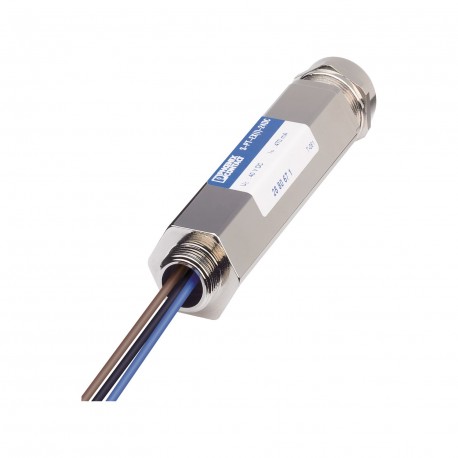

S-PT-EX(I)-24DC-1/2" 2882572 PHOENIX CONTACT Surge protection device
$0.00USD
4452 dalam stok
Spesifikasi Utama
:C2
ATEX: II 1G Ex ia IIC T4...T6 Ga
Nota:A2:2013
Jenis:Screw-in module
Maklumat Pembekal
Produk: 0
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| C2 | |
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
| Nota | A2:2013 |
| Jenis | Screw-in module |
| Warna | Steel/stainless steel color |
| Kedalaman | 148 mm |
| IECEx | Ex ia IIC T4...T6 Ga |
| Lebar | 33.5 mm |
| Ketinggian | ≤ 2000 m (amsl) |
| Jenis produk | Surge protection for MCR technology |
| Benang skru | M3 |
| Jenis pemasangan | direct screw connection |
| Arus yang dinilai | 350 mA (50 °C) |
| Keluarga produk | SURGETRAB |
| Buka panel sisi | No |
| Semakan artikel | 17 |
| Bahan perumahan | Zinc die-cast, surface bronzed and nickel-plated |
| Tahap pencemaran | 2 |
| Kaedah sambungan | Screw connection |
| Tork pengetatan | 0.6 Nm |
| Voltan nominal UN | 24 V DC |
| Nota tentang operasi | When the bridge is disconnected, the shield connection is indirectly connected to the housing or reference potential. |
| Lukisan dimensi | |
| Arah tindakan | Line-Line & Line-Earth Ground |
| Bilangan jawatan | 3 |
| Rintangan setiap laluan | 2.2 Ω ±10 % |
| kuasa input maksimum Pi | 3.00 W |
| Tahap perlindungan | IP67 |
| Kategori voltan lampau | III |
| IPE arus baki | ≤ 2 µA |
| Arus input maksimum II | 350 mA (T4 / ≤ 50 °C) |
| Voltan input maksimum Ui | 30 V |
| Piawaian/peraturan | IEC 60664-1 / EN 60079-0 / EN 60079-11 |
| Pasangan wayar setiap modul | 1 |
| Pengelasan ujian IEC | C1 |
| Bahan permukaan perumahan | nickel-plated |
| Suhu permukaan maksimum | 135 °C (T4) |
| Piawaian/spesifikasi | EN 61643-21 |
| Pelemahan input aE, sym. | typ. 0.5 dB (≤ 1 MHz / 50 Ω) |
| Keratan rentas konduktor AWG | 26 ... 16 |
| Induktans dalaman maksimum Li | 1 µH |
| Masa tindak balas tA (baris-baris) | ≤ 1 ns |
| Voltan penebat ke bumi | 500 V AC |
| Kapasitans dalaman maksimum Ci | 2 nF |
| Masa tindak balas tA (garis-bumi) | ≤ 100 ns |
| Keratan rentas konduktor tegar | 0.14 mm² ... 1.5 mm² |
| Voltan berterusan maksimum UC | 30 V DC |
| Ketahanan impuls (garis-garis) | C1 - 1 kV / 500 A |
| Mesej kerosakan perlindungan lonjakan | none |
| Suhu ambien (operasi) | -40 °C ... 50 °C |
| Ketahanan impuls (garis-bumi) | C1 - 1 kV / 500 A |
| Keratan rentas konduktor fleksibel | 0.14 mm² ... 1.5 mm² |
| Masa tindak balas tA (perisai-tanah) | ≤ 100 ns |
| Ketahanan impuls (perisai-tanah) | C1 - 1 kV/500 A |
| Arus berkesan operasi ICat UC | ≤ 10 µA |
| Tahap perlindungan voltan Naik (talian-talian) | ≤ 50 V (C1 - 0.5 kV / 250 A) |
| Suhu ambien (penyimpanan/pengangkutan) | -40 °C ... 85 °C |
| Tahap perlindungan voltan Naik (line-earth) | ≤ 1.4 kV (C1 - 1 kV / 500 A) |
| Arus nyahcas denyut Iimp(10/350) µs | 1 kA |
| Tahap perlindungan voltan Naik (pelindung-tanah) | ≤ 600 V (C1 - 0.5 kV / 250 A) |
| Voltan baki pada In(konduktor-konduktor) | ≤ 50 V |
| Kapasiti daya tampung arus ulang-alik (garis-bumi) | 10 A - 1 s |
| Arus nyahcas nominal In(8/20) µs (garis-garis) | 10 kA |
| Frekuensi potong fg (3 dB), simetri dalam sistem 50 Ω | typ. 6 MHz |
| Arus denyut nominal Ian (10/1000) µs (garis-garis) | 30 A |
| Voltan baki dengan Ian (10/1000) µs (garis-garis) | ≤ 50 V |
| Frekuensi potong fg (3 dB), sim. dalam sistem 150 Ω | typ. 2.5 MHz |
| Arus nyahcas nominal In(8/20) µs (line-ground) | 10 kA (per path) |
| Arus denyut nominal Ian (10/1000) µs (garis-bumi) | 100 A (per path) |
| Kapasiti daya tampung arus ulang-alik (pelindung tanah) | 10 A - 1 s |
| Arus nyahcas nominal In(8/20) µs (pelindung-tanah) | 10 kA (optional) |
| Arus denyut nominal Ian (10/1000) µs (pelindung-tanah) | 100 A |
| Had voltan output pada lonjakan 1 kV/µs (garisan-garisan) | ≤ 50 V |
| Had voltan output pada lonjakan 1 kV/µs (line-earth) | ≤ 1.4 kV (Direct grounding) |
| Had voltan output pada 1 kV/µs (garisan-garisan) statik | ≤ 50 V |
| Arus nyahcas maksimum Imax(8/20) µs maksimum (garis-garis) | 10 kA |
| Had voltan output pada 1 kV/µs (line-earth) statik | ≤ 1.4 kV (Direct grounding) |
| Arus nyahcas maksimum Imax(8/20) µs maksimum (line-earth) | 10 kA (per path) |
| Had voltan output pada lonjakan 1 kV/µs (pelindung-tanah) | ≤ 600 V (optional) |
| Arus lonjakan pelepasan Imax(8/20) µs maksimum (pelindung-tanah) | 10 kA |
Penerangan Produk
Overvoltage protection. in IP67 screw-on module for circ measurement probes. intrinsically safe, direct mounting via 1/2'' NPT ext. thread, signal line cable gland, circ. of Protec. two-tier
