NBC-M8MSD/10,0-93C

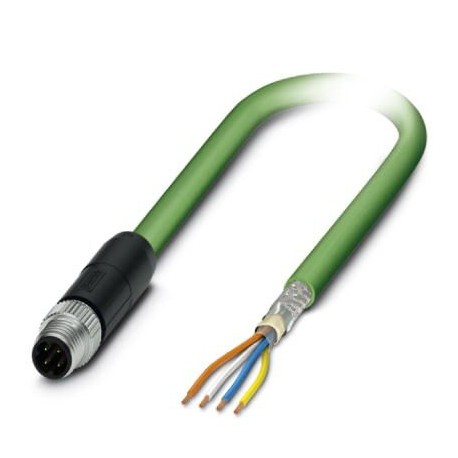

NBC-M8MSD/10,0-93C 1423706 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 Mbps), EtherCAT
$0.00USD
4758 dalam stok
Spesifikasi Utama
GTIN:4055626560496
(Kabel):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Kunci Pesanan:1423706
(Lukisan):
Maklumat Pembekal
Produk: 0
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| GTIN | 4055626560496 |
| (Kabel) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Kunci Pesanan | 1423706 |
| (Lukisan) | |
| Halaman katalog | Page 395 (C-2-2019) |
| Unit pembungkusan | 1 pc |
| (Dimensi) | IP67 |
| (Data umum) | Brass, nickel-plated (Screw connection) |
| Negara asal | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC002599 |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| RoHS China (Kabel) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Kabel) | Lead 7439-92-1 |
| Warna (Data umum) | black |
| Nombor tarif tersuai | 85444290 |
| (Keadaan ambien) | EtherCAT®CAT5 (IEC 11801), 100 Mbps |
| Pengekodan (Data umum) | D (Data) |
| Tork (Data umum) | 0.2 Nm |
| Dilindungi (Data umum) | yes |
| Jenis kepala (Data umum) | Plug straight M8 / IP67 |
| Nota (Keadaan ambien) | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| Panjang kabel (Lukisan) | 10 m |
| (Piawaian dan Peraturan) | -40 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 7.0 (Pengelasan) | 27060308 |
| eCl@ss 8.0 (Pengelasan) | 27060308 |
| eCl@ss 9.0 (Pengelasan) | 27060308 |
| Tahap perlindungan (Dimensi) | IP65 |
| Jenis kepala (Ciri-ciri kepala 1) | free cable end |
| Voltan yang dinilai (Keadaan ambien) | 48 V AC |
| Bahan (komponen) (Data umum) | CuSn (Contact) |
| Rintangan penebat (Data umum) | ≥ 100 MΩ |
| Berat setiap Keping (tidak termasuk pembungkusan) | 0.000 g |
| Perisai (Piawaian dan Peraturan) | Aluminum-coated foil, tinned copper braided shield |
| Jenis kabel (Standard dan Peraturan) | PROFINET drag chain CAT5 |
| Atenuasi (Piawaian dan Peraturan) | 2.1 dB (with 1 MHz) |
| Warna wayar (Piawaian dan Peraturan) | White, yellow, blue, orange |
| Pecutan (Piawaian dan Peraturan) | 4 m/s² |
| Berat kabel (Standard dan Peraturan) | 61 kg/km |
| Bebas halogen (Piawaian dan Peraturan) | yes |
| Bilangan kedudukan (Keadaan ambien) | 4 |
| Kelajuan isyarat (Standard dan Peraturan) | 0.66 c |
| Kelainan keseluruhan (Piawaian dan Peraturan) | Star quad |
| Jenis/kategori isyarat (Keadaan ambien) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Daya kilasan (Piawaian dan Peraturan) | ± 30 °/m |
| Jejari lenturan (Piawaian dan Peraturan) | 100 mm |
| Kitaran pemasukan/penarikan balik (Data umum) | ≥ 100 |
| Masa jalan isyarat (Piawaian dan Peraturan) | 5.3 ns/m |
| Piawaian/peraturan (Keadaan ambien) | M8 connector IEC 61076-2-114 |
| Impedans gelombang (Piawaian dan Peraturan) | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| Talian isyarat AWG (Piawaian dan Peraturan) | 22 |
| Struktur kabel (Piawaian dan Peraturan) | 1x4xAWG22/7; SF/TQ |
| Rintangan gelung (Piawaian dan Peraturan) | ≤ 120.00 Ω/km |
| Arus dinilai pada 40°C (Keadaan ambien) | 4 A |
| Laluan merentasi (Piawaian dan Peraturan) | 10 m |
| Kadar lintasan (Piawaian dan Peraturan) | 4 m/s |
| Suhu ambien (operasi) (Dimensi) | -25 °C ... 90 °C (M12 connector) |
| Rintangan api (Piawaian dan Peraturan) | according to IEC 60332-1-2 |
| Rintangan lain (Piawaian dan Peraturan) | UV resistant |
| Pelabelan produk (Standard dan Peraturan) | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Cable printing cable supplier) |
| Rintangan terhadap minyak (Piawaian dan Peraturan) | in accordance with DIN EN 60811-2-1 |
| Suhu ambien (operasi) (Data umum) | -25 °C ... 90 °C |
| Bahan konduktor (Piawaian dan Peraturan) | Tin-plated Cu litz wires |
| Hartanah khas (Piawaian dan Peraturan) | Electrical properties according to EN 50288-2-2 |
| Rintangan gandingan (Piawaian dan Peraturan) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Jenis/kategori isyarat (Piawaian dan Peraturan) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Kekuatan tegangan GRP (Piawaian dan Peraturan) | ≤ 150 N |
| Rintangan penebat (Piawaian dan Peraturan) | ≥ 500 MΩ*km |
| Piawaian/spesifikasi (Ciri-ciri kepala 2) | M8 connector IEC 61076-2-114 |
| Sarung luaran, warna (Piawaian dan Peraturan) | green RAL 6018 |
| Bahan, sarung dalam (Piawaian dan Peraturan) | FRNC |
| Voltan nominal, kabel (Piawaian dan Peraturan) | 600 V (UL rating) |
| Ketebalan sarung luar (Piawaian dan Peraturan) | approx. 0.9 mm |
| Sarung luar, bahan (Piawaian dan Peraturan) | PUR |
| Teras/Teras Voltan Ujian (Piawaian dan Peraturan) | 2000 V (50 Hz, 1 min.) |
| Keratan rentas konduktor (Piawaian dan Peraturan) | 4x 0.34 mm² |
| Penutup perisai optik (Piawaian dan Peraturan) | 85 % |
| Bilangan kitaran lenturan (Piawaian dan Peraturan) | 3000000 |
| Teras/Perisai Voltan Ujian (Piawaian dan Peraturan) | 2000 V (50 Hz, 1 min.) |
| Jenis kabel (singkatan) (Piawaian dan Peraturan) | 93C |
| Diameter kabel luaran D (Piawaian dan Peraturan) | 6.5 mm ±0.2 mm |
| Bilangan kedudukan (corak penyambung pin) (Data umum) | 4 |
| Penebat konduktor bahan (Piawaian dan Peraturan) | PE |
| Suhu ambien (operasi) (Piawaian dan Peraturan) | -40 °C ... 70 °C (cable, fixed installation) |
| Talian isyarat struktur konduktor (Piawaian dan Peraturan) | 7x 0.25 mm |
| Lukisan dimensiPlug M8 x 1, lurus, berpelindung (Lukisan) | |
| Suhu ambien (pemasangan) (Piawaian dan Peraturan) | -20 °C ... 60 °C |
| Diameter teras termasuk penebat (Piawaian dan Peraturan) | 1.5 mm |
| Pelemahan crosstalk hampir hujung (NEXT) (Piawaian dan Peraturan) | 80 dB (with 1 MHz) |
| Suhu ambien (penyimpanan/pengangkutan) (Piawaian dan Peraturan) | -50 °C ... 70 °C |
| Jejari lenturan minimum, pemasangan tetap (Piawaian dan Peraturan) | 5 x D |
| Jejari lenturan minimum, pemasangan fleksibel (Piawaian dan Peraturan) | 7.5 x D |
| Panjang pelucutan sarung (hujung konduktor bebas) (Kepala ciri 1) | 45 mm ±10 mm |
| Gambarajah skematik Tugasan pin Penyambung jantan M8, 4-pos., berkod D, pandangan sisi pin (Lukisan) |
Penerangan Produk
Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole halogen-free, shielded (Advanced Shielding Technology), Straight M8 connector, encoding: D / IP67, to free cable end, cab
Ciri-ciri Utama
- Kualiti gred industri
- Patuh RoHS
- Sijil CE
- Jaminan 1 tahun
Butiran Teknikal
Dimensional drawingPlug M8 x 1, straight, shielded
