MKDSN 2,5/ 7 BK

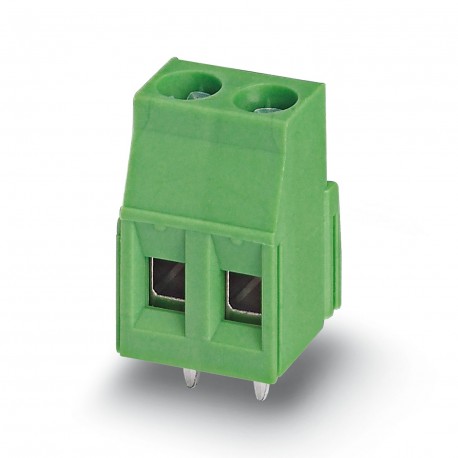

MKDSN 2,5/ 7 BK 1702296 PHOENIX CONTACT PCB terminal block
$0.00USD
3131 dalam stok
Spesifikasi Utama
:0.2 mm² / solid / > 10 N
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Jenis:PC terminal block can be aligned
Padang:5 mm
Maklumat Pembekal
Produk: 0
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| 0.2 mm² / solid / > 10 N | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Jenis | PC terminal block can be aligned |
| Padang | 5 mm |
| Keputusan | Test passed |
| Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
| Kekerapan | 10 - 150 - 10 Hz |
| Lebar [l] | 35 mm |
| Tinggi [t] | 18.5 mm |
| Panjang [l] | 9.5 mm |
| Susun atur pin | Linear pinning |
| Jarak pin | 5 mm |
| Kelajuan sapuan | 1 octave/min |
| Suhu | 850 °C |
| Pecutan | 5g (60.1 Hz ... 150 Hz) |
| Barisan produk | COMBICON Terminals M |
| Jenis produk | Printed circuit board terminal |
| Diameter lubang | 1.3 mm |
| Jenis pemasangan | Wave soldering |
| Spesifikasi | IEC 60999-1:1999-11 |
| Bilangan baris | 1 |
| Dimensi pin | 0.8 x 0.9 mm |
| Keluarga produk | MKDSN 2,5 |
| Warna (Perumahan) | black (9005) |
| Arahan ujian | X-, Y- and Z-axis |
| Semakan artikel | 00 |
| Bahan sentuh | Cu alloy |
| Ketinggian yang dipasang | 15 mm |
| Panjang pelucutan | 6.5 mm |
| Masa pendedahan | 5 s |
| Kaedah sambungan | Screw connection with tension sleeve |
| Tork pengetatan | 0.5 Nm ... 0.6 Nm |
| Jenis pembungkusan | packed in cardboard |
| Arus nominal IN | 24 A |
| Voltan nominal UN | 400 V |
| Lukisan dimensi | |
| Bahan penebat | PA |
| Nota mengenai permohonan | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Bilangan jawatan | 7 |
| Bilangan potensi | 7 |
| Voltan yang dinilai (II/2) | 630 V |
| Kepala skru bentuk pemacu | Slotted Phillips recess (H1L) |
| Keratan rentas nominal | 2.5 mm² |
| Bilangan sambungan | 7 |
| Voltan yang dinilai (III/2) | 400 V |
| Voltan yang dinilai (III/3) | 250 V |
| Panjang pin pateri [P] | 3.5 mm |
| Tempoh ujian setiap paksi | 2.5 h |
| Ciri-ciri permukaan | Tin-plated |
| Kumpulan bahan penebat | I |
| Pin pateri setiap potensi | 1 |
| CTI mengikut IEC 60112 | 600 |
| Voltan lonjakan dinilai (II/2) | 4 kV |
| Keratan rentas konduktor AWG | 24 ... 14 |
| Voltan lonjakan dinilai (III/2) | 4 kV |
| Voltan lonjakan dinilai (III/3) | 4 kV |
| Keratan rentas konduktor tegar | 0.2 mm² ... 2.5 mm² |
| Suhu ambien (pemasangan) | -5 °C ... 100 °C |
| Suhu ambien (operasi) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Voltan penebat yang dinilai (II/2) | 630 V |
| Keratan rentas konduktor fleksibel | 0.2 mm² ... 2.5 mm² |
| Voltan penebat yang dinilai (III/2) | 400 V |
| Voltan penebat yang dinilai (III/3) | 250 V |
| jarak rambat minimum (II/2) | 3.2 mm |
| Ujian kenaikan suhu keperluan | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| jarak rayap minimum (III/2) | 3 mm |
| jarak rayap minimum (III/3) | 3.2 mm |
| Kelembapan relatif (penyimpanan/pengangkutan) | 30 % ... 70 % |
| Penarafan mudah terbakar mengikut UL 94 | V0 |
| Suhu ambien (penyimpanan/pengangkutan) | -40 °C ... 70 °C |
| Indeks penjejakan perbandingan (IEC 60112) | CTI 600 |
| Kawasan pematerian permukaan logam (lapisan atas) | Tin (4 - 8 µm Sn) |
| Titik terminal permukaan logam (lapisan atas) | Tin (4 - 8 µm Sn) |
| 2 konduktor dengan keratan rentas yang sama, pepejal | 0.2 mm² ... 0.75 mm² |
| Rintangan penebat, kedudukan bersebelahan | > 5 MΩ |
| 2 konduktor dengan keratan rentas yang sama, fleksibel | 0.2 mm² ... 0.75 mm² |
| nilai pelepasan minimum - medan bukan homogen (II/2) | 3 mm |
| nilai pelepasan minimum - medan bukan homogen (III/2) | 3 mm |
| nilai pelepasan minimum - medan bukan homogen (III/3) | 3 mm |
| Indeks mudah terbakar wayar bercahaya GWFI mengikut EN 60695-2-12 | 850 |
| Suhu penyalaan wayar bercahaya GWIT mengikut EN 60695-2-13 | 775 |
| Suhu untuk ujian tekanan bola mengikut EN 60695-10-2 | 125 °C |
| Keratan rentas konduktor, fleksibel, dengan ferrule, dengan sarung plastik | 0.25 mm² ... 2.5 mm² |
| Keratan rentas konduktor fleksibel, dengan ferrule tanpa sarung plastik | 0.25 mm² ... 2.5 mm² |
| Keratan rentas konduktor/jenis konduktor/titik tetap daya tarikan/nilai sebenar | 0.2 mm² / flexible / > 10 N |
| 2 konduktor dengan keratan rentas yang sama, fleksibel, dengan ferrule tanpa sarung plastik | 0.25 mm² ... 0.75 mm² |
| 2 konduktor dengan keratan rentas yang sama, fleksibel, dengan ferrule TWIN dengan sarung plastik | 0.5 mm² ... 1.5 mm² |
Penerangan Produk
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal cross-section: 2.5 mm², number of potentials: 7, number of rows: 1, number of poles per row: 7,
