MCR-FL-HT-T-I

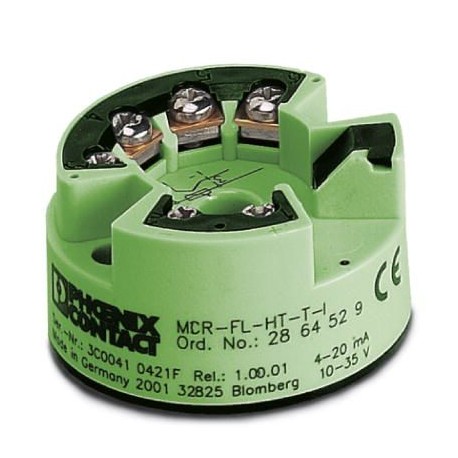

MCR-FL-HT-T-I 2864529 PHOENIX CONTACT Head-mounted transducer
$0.00USD
3203 dalam stok
Spesifikasi Utama
GTIN:4017918893224
Kunci Pesanan:2864529
Halaman katalog:Page 189 (C-5-2017)
Unit pembungkusan:1 pc
Maklumat Pembekal
Produk: 0
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| GTIN | 4017918893224 |
| Kunci Pesanan | 2864529 |
| Halaman katalog | Page 189 (C-5-2017) |
| Unit pembungkusan | 1 pc |
| (Data input) | 20 mA ... 4 mA |
| Negara asal | DE (Germany) |
| Nombor tarif tersuai | 85437090 |
| Pematuhan (Umum) | CE-compliant |
| Warna (Data sambungan) | green |
| Pelepasan hingar (Umum) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Kekebalan hingar (Umum) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Nama output (Data input) | Current output |
| UL, Amerika Syarikat/Kanada (Umum) | Class I, Div. 2, Groups A, B, C, D |
| Penetapan (Data output) | Loop-powered |
| Benang skru (Bekalan kuasa) | M3 |
| (Piawaian dan Peraturan) | No hazardous substances above threshold values |
| Pematuhan (Data Sambungan) | CE-compliant |
| Bilangan output (Data input) | 1 |
| Konfigurasi (Data sambungan) | Using MCR-PI-CONF-WIN configuration software package |
| Panjang pelucutan (Bekalan kuasa) | 8 mm |
| Kaedah sambungan (Bekalan kuasa) | Screw connection |
| Pelepasan hingar (Data sambungan) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Kekebalan hingar (Data sambungan) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| UL, Amerika Syarikat/Kanada (Data sambungan) | Class I, Div. 2, Groups A, B, C, D |
| Kelewatan hidupkan (Data sambungan) | 6 s |
| Isyarat output semasa (Data input) | 4 mA ... 20 mA |
| Bahan perumahan (Data sambungan) | Polycarbonate, PC |
| Julat voltan bekalan (Data output) | 8 V DC ... 35 V DC |
| Kedudukan pemasangan (Data sambungan) | any |
| Berat setiap Keping (tidak termasuk pembungkusan) | 77.200 g |
| RoHS (Piawaian dan Peraturan) China | Environmentally friendly use period: unlimited = EFUP-e |
| Boleh dikonfigurasikan/diprogramkan (Data input) | Yes |
| Penggunaan arus maksimum (Data output) | < 3.5 mA |
| Arahan pemasangan (Data sambungan) | Connection head according to DIN 43729 form B |
| Keserasian elektromagnet (Umum) | Conformance with EMC directive |
| Respons langkah (10-90%) (Data sambungan) | < 2 s |
| Sambungan dalam akaun dengan standard (Umum) | CUL |
| Teknologi sambungan (Keadaan ambien) | 2, 3, 4-wire |
| Arus output dengan putus wayar (Data input) | ≤ 3.6 mA or ≥ 21 mA (adjustable) |
| Input/output voltan ujian (Data sambungan) | 2 kV (50 Hz, 1 min.) |
| Arus beban beban/output output (Data input) | max (Vsupply- 8 V) / 0.025 A (current output) |
| Boleh dikonfigurasikan/diprogramkan (Keadaan ambien) | Yes, programmable |
| Arus output dengan litar pintas (Data input) | ≤ 3.6 mA or ≥ 21 mA (adjustable, not for thermocouples) |
| Keratan rentas konduktor AWG maks. (Bekalan kuasa) | 15 |
| Keratan rentas konduktor AWG min. (Bekalan kuasa) | 24 |
| Keserasian elektromagnet (Data sambungan) | Conformance with EMC directive |
| Keratan rentas konduktor pepejal maks. (Bekalan kuasa) | 1.75 mm² |
| Keratan rentas konduktor min. pepejal (Bekalan kuasa) | 0.2 mm² |
| Termokopel ralat penghantaran (Data sambungan) | typ. 0.5 K (K, J, T, E, L, U), 1.0 K (N, C, D), 2.0 K (S, B, R) |
| Sensor voltan ralat penghantaran (Data sambungan) | ± 20 µV (-10...100 mV) |
| Keratan rentas konduktor fleksibel maksimum (Bekalan kuasa) | 1.75 mm² |
| Keratan rentas konduktor min fleksibel (Bekalan kuasa) | 0.2 mm² |
| Suhu ambien (operasi) (Data Komersial Utama) | -40 °C ... 85 °C |
| Julat pengukuran rintangan linear (Keadaan ambien) | Resistance-type sensor from 10 Ω to 400 Ω and from 10 Ω to 2000 Ω; minimum measurement range 10 Ω/100 Ω |
| Jenis sensor yang boleh digunakan (TC) (Keadaan ambien) | B, C, D, E, J, K, L, N, R, S, T, U; minimum measurement range 50 K/500 K |
| Jenis sensor (RTD) yang boleh digunakan (Keadaan ambien) | Pt, Ni (100, 500, 1000); minimum measurement range 10 K |
| Julat arus output dengan julat lampau/julat bawah (Data input) | ≤ 20.5 mA / ≥ 3.8 mA (linear increase/decrease) |
| Termometer rintangan ralat penghantaran (Data sambungan) | 0.2 K (Pt 100, Ni 100), 0.5 K (Pt 500, Ni 500), 0.3 K (Pt 1000, Ni 1000) |
| Sensor jenis rintangan ralat penghantaran (Data sambungan) | ± 0.1 Ω (10...400 Ω), ± 1.5 Ω (10...2000 Ω) |
Penerangan Produk
MCR Head-Mounted Temperature Converter: Loop-powered programmable temperature converter for heat resistors, thermocouples, control potentiometers, and voltage transmitters
Ciri-ciri Utama
- Kualiti gred industri
- Patuh RoHS
- Sijil CE
- Jaminan 1 tahun
