IB IL AI 4/U/0-10-ECO

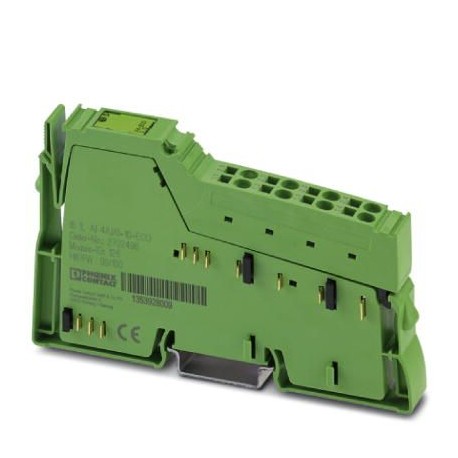

IB IL AI 4/U/0-10-ECO 2702496 PHOENIX CONTACT Inline terminal
$0.00USD
4843 dalam stok
Spesifikasi Utama
GTIN:4055626205021
Kunci Pesanan:2702496
Halaman katalog:Page 142 (C-6-2017)
Kedalaman (Nota):71.5 mm
Maklumat Pembekal
Produk: 0
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| GTIN | 4055626205021 |
| Kunci Pesanan | 2702496 |
| Halaman katalog | Page 142 (C-6-2017) |
| Kedalaman (Nota) | 71.5 mm |
| Unit pembungkusan | 1 pc |
| Lebar (Nota) | 12.2 mm |
| (Antara Muka) | max. 20 mA |
| Ketinggian (Nota) | 119.8 mm |
| (Input analog) | Functional earth ground 500 V AC 50 Hz 1 min. |
| Negara asal | DE (Germany) |
| (Potensi sebaris) | Transient protection |
| Nombor tarif tersuai | 85389091 |
| (Keadaan ambien) | Checksum error I/O error message sent to the bus coupler |
| Jawatan (Umum) | Inline local bus |
| Penamaan (Antara Muka) | Supply of analog modules (UANA) |
| Bilangan saluran (Umum) | 2 |
| Lukisan dimensi (Nota) | |
| Kaedah sambungan (Umum) | Inline data jumper |
| Voltan bekalan (Antara Muka) | 24 V DC (via voltage jumper) |
| (Piawaian dan Peraturan) | No hazardous substances above threshold values |
| Bahagian ujian (Input analog) | Bus logic (local bus, communications power) 500 V AC 50 Hz 1 min. |
| Kelajuan penghantaran (Umum) | 500 kbps |
| Nama input (Potensi sebaris) | Analog inputs |
| Penggunaan kuasa (Antara Muka) | typ. 0.8 W |
| Berat bersih (Keadaan ambien) | 69 g |
| Penggunaan semasa (Antara Muka) | typ. 15 mA |
| Format data (Potensi sebaris) | Standardized representation |
| Tahap perlindungan (Dimensi) | IP20 |
| Julat voltan bekalan (Antara Muka) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Jenis pemasangan (Keadaan ambien) | DIN rail |
| Resolusi A/D (Potensi sebaris) | 12 bit |
| Bilangan input (Potensi sebaris) | 4 |
| Berat setiap Keping (tidak termasuk pembungkusan) | 69.000 g |
| Tekanan udara (operasi) (Dimensi) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Kaedah sambungan (Potensi sebaris) | Inline connector |
| RoHS (Piawaian dan Peraturan) China | Environmentally friendly use period: unlimited = EFUP-e |
| REACh SVHC (Piawaian dan Peraturan) | Lead 7439-92-1 |
| Jenis perlindungan (Potensi sebaris) | Overload protection |
| Kelas perlindungan (Pengasingan elektrik) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Isyarat input voltan (Potensi sebaris) | 0 V ... 10 V |
| Teknologi sambungan (Potensi sebaris) | 2-wire |
| Mesej diagnostik (Keadaan ambien) | Failure of the internal I/O supply I/O error message sent to the bus coupler |
| Suhu ambien (operasi) (Dimensi) | 0 °C ... 55 °C |
| Penerangan input (Potensi sebaris) | Single-ended inputs, voltage |
| Tekanan udara (penyimpanan/pengangkutan) (Dimensi) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Kelembapan yang dibenarkan (operasi) (Dimensi) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Sekatan penggunaan (Data Komersial Utama) | 1 |
| Perwakilan nilai terukur (Potensi sebaris) | 16 bits |
| Nota tentang spesifikasi berat (Keadaan ambien) | with connector |
| Suhu ambien (penyimpanan/pengangkutan) (Dimensi) | -25 °C ... 85 °C |
| Rintangan input voltan input (Potensi sebaris) | 115 kΩ |
| Kelembapan yang dibenarkan (penyimpanan/pengangkutan) (Dimensi) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Nota mengenai teknologi sambungan (Potensi sebaris) | shielded, twisted pair |
Penerangan Produk
Inline, Analog Input Module, Analog Inputs: 4, 0 V ... 10 V, connection technology: 2 conductors, transmission speed on the local bus: 500 kBit/s, protection index: IP20, Inline connector included
Ciri-ciri Utama
- Kualiti gred industri
- Patuh RoHS
- Sijil CE
- Jaminan 1 tahun
Dokumen Produk
Lembaran Data
Spesifikasi teknikal dan data prestasi
Manual Pengguna
Panduan pemasangan dan operasi
