ELR H3-I-SC/500AC-3-IFS

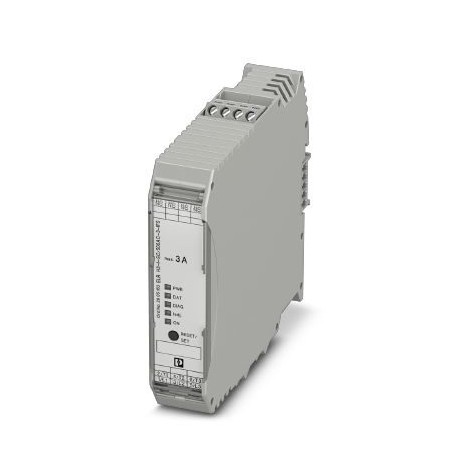

ELR H3-I-SC/500AC-3-IFS 2905163 PHOENIX CONTACT Hybrid motor starter
$0.00USD
3967 dalam stok
Spesifikasi Utama
GTIN:4046356920308
Nota:Made to Order (non-returnable)
Kunci Pesanan:2905163
(Data UL):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
Maklumat Pembekal
Produk: 0
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| GTIN | 4046356920308 |
| Nota | Made to Order (non-returnable) |
| Kunci Pesanan | 2905163 |
| (Data UL) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| Halaman katalog | Page 27 (C-5-2017) |
| Unit pembungkusan | 1 pc |
| (Dimensi) | 1.5 hp (277 V AC / 480 V AC) |
| (Bekalan peranti) | 3 A (AC-53a) |
| FLA (Dimensi) | 3 A (480 V AC) |
| Tork (Umum) | 0.5 Nm ... 0.6 Nm (5-7 lbs-in) |
| Negara asal | DE (Germany) |
| SCCR (Dimensi) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| Nombor tarif tersuai | 85371098 |
| Penebat (data UL) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Penamaan (data UL) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| (Data Komersial Utama) | Reverse polarity protection |
| Benang skru (Umum) | M3 |
| (Kelulusan/pematuhan) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nama sambungan (Umum) | Control circuits |
| Kod kategori (Dimensi) | NLDX / NRNT |
| Kedalaman (Keadaan ambien) | 113.7 mm |
| Panjang pelucutan (Umum) | 8 mm |
| Lebar (Keadaan ambien) | 22.5 mm |
| Kaedah sambungan (Umum) | Screw connection |
| Ketinggian (Keadaan ambien) | 106.6 mm |
| Nama output (Bekalan peranti) | AC output |
| (Piawaian dan Peraturan) | NRNT.E172140 |
| Masa penyejukan (Bekalan peranti) | 20 min. (for auto reset) |
| (Ciri-ciri penebat) | EN 60947-4-2 |
| Tahap pencemaran (data UL) | 2 |
| Voltan lonjakan dinilai (data UL) | 6 kV |
| Kategori voltan lampau (data UL) | III |
| Pemasangan berkumpulan (Dimensi) | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| Penilaian kuasa kuda (Dimensi) | 0.5 hp (120 V AC / 208 V AC) |
| Petunjuk (Tersandung laju berlebihan) | Red LED |
| Arus kebocoran (Bekalan peranti) | 0 mA |
| Frekuensi utama (Bekalan peranti) | 50/60 Hz |
| Julat arus beban (Bekalan peranti) | 180 mA ... 3 A (see to derating) |
| Jenis pemasangan (Pelindapan laju berlebihan) | DIN rail mounting |
| Voltan penebat yang dinilai (data UL) | 550 V |
| Jenis perlindungan (Bekalan peranti) | Surge protection |
| RoHS China (Kelulusan/pematuhan) | Environmentally Friendly Use Period = 50 |
| Mod operasi (Penyadapan kelajuan berlebihan) | 100% operating factor |
| Paparan status (Terperosak laju) | Yellow LED |
| Tork (Data sambungan, bahagian input) | 0.5 Nm ... 0.6 Nm (5-7 lbs-in) |
| Berat setiap Keping (tidak termasuk pembungkusan) | 279.000 g |
| Keratan rentas konduktor AWG (Umum) | 24 ... 14 |
| Kedudukan pemasangan (Penyangkutan laju berlebihan) | vertical (horizontal DIN rail, motor output below) |
| Pepejal keratan rentas konduktor (Umum) | 0.2 mm² ... 2.5 mm² |
| Julat voltan operasi (Bekalan peranti) | 42 V AC ... 550 V AC |
| Masa tindak balas (Output beban data output) | < 0.5 s |
| Penamaan (Ciri-ciri penebat) | Standards/regulations |
| Frekuensi pensuisan (Trip berlebihan) | ≤ 2 Hz (Load-dependent) |
| Jenis perlindungan (Data Komersial Utama) | Surge protection |
| Arahan pemasangan (Pelindapkejutan berlebihan) | alignable, for spacing see derating |
| Keratan rentas konduktor fleksibel (Umum) | 0.2 mm² ... 2.5 mm² |
| Arus operasi dinilai Ie (Bekalan peranti) | 3 A (AC-51) |
| Voltan operasi dinilai Ue (Bekalan peranti) | 500 V AC |
| Benang skru (Data sambungan, bahagian input) | M3 |
| Sijil UL (Piawaian dan Peraturan) | NLDX.E228652 |
| Ambang kendalikan (Output beban data output) | > 33 A |
| Nama sambungan (Data sambungan, bahagian input) | Load circuit |
| Pelesapan kuasa maksimum (Pelindapkejutan berlebihan) | 4.1 W |
| Pelesapan kuasa minimum (Pelindapkejutan berlebihan) | 0.88 W |
| Paparan voltan operasi (Pelindapkejutan berlebihan) | Green LED |
| Panjang pelucutan (Data sambungan, bahagian input) | 8 mm |
| Kaedah sambungan (Data sambungan, bahagian input) | Screw connection |
| Julat voltan bekalan kawalan (Data Komersial Utama) | 19.2 V DC ... 30 V DC |
| Piawaian/peraturan (Ciri-ciri penebat) | IEC 60947-1 |
| Tahap perlindungan (Data sambungan, bahagian output) | IP20 |
| Arus bekalan kawalan dinilai IS (Data Komersial Utama) | 60 mA |
| Keratan rentas konduktor AWG (Data sambungan, sisi input) | 24 ... 14 |
| Keratan rentas konduktor pepejal (Data sambungan, sisi input) | 0.2 mm² ... 2.5 mm² |
| Voltan bekalan litar kawalan terkadar AS (Data Komersial Utama) | 24 V DC |
| Suhu ambien (operasi) (Data sambungan, bahagian output) | -5 °C ... 60 °C (observe derating) |
| Keratan rentas konduktor fleksibel (Data sambungan, sisi input) | 0.2 mm² ... 2.5 mm² |
| Ciri pencetus dalam akaun dengan IEC 60947-4-2 (Bekalan peranti) | Class 10 |
| Suhu ambien (penyimpanan/pengangkutan) (Data sambungan, bahagian output) | -40 °C ... 80 °C |
Penerangan Produk
Networkable hybrid start controller for starting engines 3~ AC up to 500 V AC, output current: 3 A, adjustable overload disconnect and screw connection, bus connector for attached rail.
Ciri-ciri Utama
- Kualiti gred industri
- Patuh RoHS
- Sijil CE
- Jaminan 1 tahun
Dokumen Produk
Lembaran Data
Spesifikasi teknikal dan data prestasi
Manual Pengguna
Panduan pemasangan dan operasi
