Dalam Stok Produk Hangat
DFK-PC 5/ 7-STF-SH-7,62

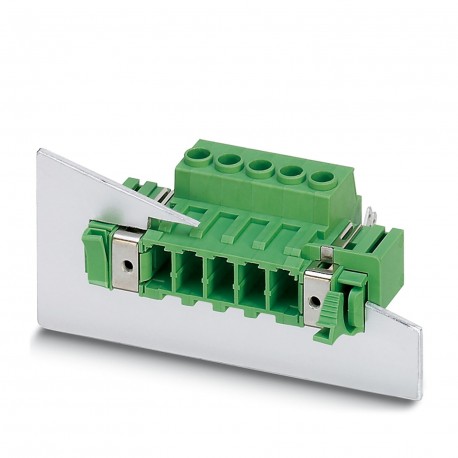

DFK-PC 5/ 7-STF-SH-7,62 1716771 PHOENIX CONTACT Feed-through plug
$17.45USD
611 dalam stok
Spesifikasi Utama
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Jenis:Feed-through header
Padang:7.62 mm
Lebar [l]:87.96 mm
Maklumat Pembekal
Produk: 0
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Jenis | Feed-through header |
| Padang | 7.62 mm |
| Lebar [l] | 87.96 mm |
| Tinggi [t] | 26.24 mm |
| Panjang [l] | 48.95 mm |
| Jenis penguncian | Screw locking mechanism |
| Barisan produk | COMBICON Connectors L |
| Jenis produk | Feed-through connector |
| Spesifikasi | IEC 60664-1:2007-04 |
| Bilangan baris | 1 |
| Keluarga produk | DFK-PC 5/..-STF-SH |
| Warna (Perumahan) | green (6021) |
| Bebibir pelekap | Screw flange |
| Semakan artikel | 06 |
| Sistem penyambung | COMBICON PC 5 |
| Bahan sentuh | Cu alloy |
| Panjang pelucutan | 10 mm |
| Kaedah sambungan | Screw connection with tension sleeve |
| Tork pengetatan | 0.7 Nm ... 0.8 Nm |
| Jenis pembungkusan | packed in cardboard |
| Arus nominal IN | 41 A |
| Voltan nominal UN | 1000 V |
| Nota tentang operasi | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Lukisan dimensi | |
| Bahan penebat | PA |
| Bilangan jawatan | 7 |
| Bilangan potensi | 7 |
| Voltan yang dinilai (II/2) | 1000 V |
| Kepala skru bentuk pemacu | Slotted Pozidriv (Z1L) |
| Keratan rentas nominal | 6 mm² |
| Bilangan sambungan | 7 |
| Voltan yang dinilai (III/2) | 1000 V |
| Voltan yang dinilai (III/3) | 630 V |
| Jenis sambungan kenalan | Pin |
| Ciri-ciri permukaan | hot-dip tin-plated |
| Ciri elektrik | shielded |
| Kumpulan bahan penebat | I |
| CTI mengikut IEC 60112 | 600 |
| Voltan lonjakan dinilai (II/2) | 6 kV |
| Keratan rentas konduktor AWG | 24 ... 10 |
| Voltan lonjakan dinilai (III/2) | 8 kV |
| Voltan lonjakan dinilai (III/3) | 8 kV |
| Keratan rentas konduktor tegar | 0.2 mm² ... 10 mm² |
| Suhu ambien (pemasangan) | -5 °C ... 100 °C |
| Suhu ambien (operasi) | -40 °C ... 100 °C (dependent on the derating curve) |
| Voltan penebat yang dinilai (II/2) | 1000 V |
| Keratan rentas konduktor fleksibel | 0.2 mm² ... 6 mm² |
| Voltan penebat yang dinilai (III/2) | 1000 V |
| Voltan penebat yang dinilai (III/3) | 630 V |
| jarak rambat minimum (II/2) | 5.5 mm |
| jarak rayap minimum (III/2) | 8 mm |
| jarak rayap minimum (III/3) | 8 mm |
| Tolok silinder axb / diameter | 3.6 mm x 3.1 mm / 3.4 mm |
| Kelembapan relatif (penyimpanan/pengangkutan) | 30 % ... 70 % |
| Penarafan mudah terbakar mengikut UL 94 | V0 |
| Kawasan sentuhan permukaan logam (lapisan atas) | Tin (4 - 8 µm Sn) |
| Suhu ambien (penyimpanan/pengangkutan) | -40 °C ... 70 °C |
| Indeks penjejakan perbandingan (IEC 60112) | CTI 600 |
| Titik terminal permukaan logam (lapisan atas) | Tin (4 - 8 µm Sn) |
| 2 konduktor dengan keratan rentas yang sama, pepejal | 0.2 mm² ... 2.5 mm² |
| 2 konduktor dengan keratan rentas yang sama, fleksibel | 0.2 mm² ... 4 mm² |
| nilai pelepasan minimum - medan bukan homogen (II/2) | 5.5 mm |
| nilai pelepasan minimum - medan bukan homogen (III/2) | 8 mm |
| nilai pelepasan minimum - medan bukan homogen (III/3) | 8 mm |
| Arah sambungan konduktor ke arah palam masuk | 0 ° |
| Indeks mudah terbakar wayar bercahaya GWFI mengikut EN 60695-2-12 | 850 |
| Suhu penyalaan wayar bercahaya GWIT mengikut EN 60695-2-13 | 775 |
| Suhu untuk ujian tekanan bola mengikut EN 60695-10-2 | 125 °C |
| Keratan rentas konduktor, fleksibel, dengan ferrule, dengan sarung plastik | 0.25 mm² ... 4 mm² |
| Keratan rentas konduktor fleksibel, dengan ferrule tanpa sarung plastik | 0.25 mm² ... 6 mm² |
| 2 konduktor dengan keratan rentas yang sama, fleksibel, dengan ferrule tanpa sarung plastik | 0.25 mm² ... 1.5 mm² |
| 2 konduktor dengan keratan rentas yang sama, fleksibel, dengan ferrule TWIN dengan sarung plastik | 0.25 mm² ... 2.5 mm² |
Penerangan Produk
Wall pass block, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Male, number of potentials: 7, number of rows: 1, num
Ciri-ciri Utama
- Kualiti gred industri
- Patuh RoHS
- Sijil CE
- Jaminan 1 tahun
Dokumen Produk
Lembaran Data
Spesifikasi teknikal dan data prestasi
Manual Pengguna
Panduan pemasangan dan operasi
