Dalam Stok Produk Hangat
3VA1010-2ED32-0AA0

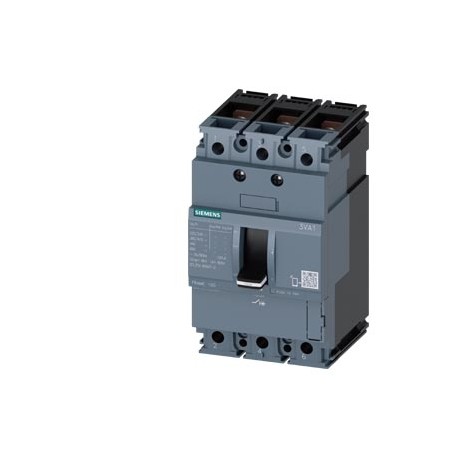

3VA1010-2ED32-0AA0 SIEMENS Circuit breaker 3VA1 IEC Frame 100 Switching capacity class B Icu 16 kA @ 415 V 3..
$0.00USD
4996 dalam stok
Spesifikasi Utama
:Confirmation
EAN:4042948811788
UPC:804766431890
ETIM:5
Maklumat Pembekal
SIEMENS
Produk: 367174
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| Confirmation | |
| EAN | 4042948811788 |
| UPC | 804766431890 |
| ETIM | 5 |
| IDEA | 4 |
| Lebar | 76.2 mm |
| kedalaman | 2.76 in |
| Ketinggian | 130 mm |
| UNSPSC | 15 |
| eKelas | 6 |
| Kod Kumpulan | P360 |
| Berat Bersih | 959 g |
| lebar [dalam] | 3 in |
| ketinggian | 5.12 in |
| Faktor Logam | LOA----- |
| ● pada 240 V | 25 kA |
| ● pada 415 V | 16 kA |
| ● pada 440 V | 8 kA |
| ● pada 500 V | 5 kA |
| ● pada 690 V | 5 kA |
| Tarikh 5/10/2022 | |
| Pelbagai | |
| Kumpulan Produk | 5375 |
| Kelas produk | B: return restricted, please contact your Siemens partner/contact |
| Unit Kuantiti | 1 Piece |
| ● pada 40 °C | 100 A |
| ● pada 45 °C | 100 A |
| ● pada 50 °C | 100 A |
| ● pada 55 °C | 98 A |
| ● pada 60 °C | 96 A |
| ● pada 65 °C | 94 A |
| ● pada 70 °C | 91 A |
| Kod Komoditi | 85362090 |
| Keluarga produk | 3VA Molded Case Circuit Breakers up to 1600 A, IEC |
| diubah suai terakhir: | 10/2/2021 |
| Berat Bersih (kg) | 0,959 Kg |
| Versi produk | Line protection |
| bilangan tiang | 3 |
| fungsi produk | |
| Negara asal | Czech Republic |
| Marin / Perkapalan | other |
| LKZ_FDB/ ID Katalog | LV10.1 |
| Kuantiti Pembungkusan | 1 |
| nama jenama produk | SENTRON |
| Dimensi Pembungkusan | 92,00 x 150,00 x 116,00 |
| Penerangan Produk | Circuit breaker 3VA1 IEC Frame 100 Switching capacity class B Icu=16 kA @ 415 V 3-pole, system protection TM210, FTFM, In=100 A Overload protection Ir=100 A non-adjustable short-circuit protection Ii = 10 x In Lug terminal |
| suhu ambien | |
| arus operasi | |
| penetapan produk | Molded case circuit breaker |
| Kitaran Hayat Produk (PLM) | PM300:Active Product |
| Kelulusan Produk Umum | EMC |
| kehilangan kuasa [W] / maksimum | 25 W |
| Perisytiharan Pematuhan | Test Certificates |
| Peraturan Kawalan Eksport | AL : N / ECCN : EAR99 |
| ● fungsi komunikasi | No |
| Masa utama standard bekas kerja | 2 Day/Days |
| Surcaj untuk Bahan Mentah | None |
| voltan penebat undian Ui | 800 V |
| Unit ukuran saiz pakej | MM |
| ● semasa penyimpanan / maksimum | 80 °C |
| ● semasa penyimpanan / minimum | -40 °C |
| Courant serah hak tetap Iu | 100 A |
| ● semasa operasi / maksimum | 70 °C |
| ● semasa operasi / minimum | -25 °C |
| ● fungsi pengukuran lain | No |
| versi pemantauan kerosakan tanah | Without |
| reka bentuk pelepasan arus lampau | TM210 |
| reka bentuk perlindungan litar pintas | For switching power values in DC networks, see the 3VA molded case circuit breaker device manual; link to be found under Service & Support in the last chapter |
| kelas perlindungan IP / di bahagian hadapan | IP40 |
| Nombor Artikel (Nombor Berhadapan Pasaran) | 3VA1010-2ED32-0AA0 |
| Obligasi Pengambilan Balik WEEE (2012/19/EU) | Yes |
| Jenis aksesori/alat ganti (EF000215) | - |
| Voltan operasi maksimum yang dinilai Ue dengan DC | 500 V |
| kod rujukan / mengikut IEC 81346-2 | Q |
| peluasan produk / pilihan / pemacu motor | No |
| kapasiti penghasilan arus litar pintas (Icm) | |
| Konduktor neutral / boleh dinaik taraf/boleh dipasang semula | No |
| bilangan kenalan CO / untuk kenalan tambahan | 0 |
| fungsi perlindungan pelepasan arus lampau | LI |
| kelas kapasiti pensuisan pemutus litar | B |
| Arus operasi maksimum yang dinilai bagi saiz bingkai | 100 A |
| Kumpulan Harga Khusus Wilayah / Kumpulan Harga Ibu Pejabat | 12P / 1CB |
| hayat perkhidmatan mekanikal (kitaran pensuisan) / tipikal | 20 000 |
| kapasiti pemutus arus litar pintas maksimum (Icu) | |
| arus litar pintas operasi kapasiti pemutus (Ics) | |
| jenis sambungan elektrik / untuk litar arus utama | nut keeper kit on both ends |
| Perlindungan kerosakan bumi / pelantikan boleh suis / I2t=HIDUP/MATI | No |
| susunan penyambung elektrik / untuk litar arus utama | Front terminal |
| Ketahanan elektrik (kitaran pensuisan) / pada AC-1 / pada 690 V 50/60 Hz | 6 300 |
| Pematuhan dengan sekatan bahan mengikut arahan RoHS | Since: 01.04.2014 |
| REACH Perkara 33 Kewajipan untuk memaklumkan mengikut senarai calon semasa | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Ketahanan elektrik (kitaran pensuisan) / pada AC-1 / pada 380/415 V 50/60 Hz | 9 000 |
| reka bentuk permukaan / sambungan / di bahagian atas suis (N, 1, 3, 5) | Silver |
| reka bentuk permukaan / sambungan / di bahagian bawah suis (N, 2, 4, 6) | Tin |
| Jenis keratan rentas konduktor yang boleh disambungkan, skru sambungan, lebar x ketebalan, maks. | 17 x 6.5 mm |
| Jenis keratan rentas konduktor yang boleh disambungkan, skru sambungan, lebar x ketebalan, min. | 12 x 1 mm |
| Kehilangan kuasa aktif / untuk nilai arus yang dinilai / pada AC / dalam keadaan operasi panas / setiap kutub | 8.33 W |
| Kelulusan Produk UmumPengesahan EMCPelbagaiPengisytiharan PematuhanSijil UjianMarin / PenghantaranPengisytiharan Pematuhan UKSijil Ujian Jenis/Laporan UjianPelbagaiSijil Ujian KhasMarin / Penghantaranlain-lainPersatuan Pengelasan CCS / ChinaPelbagailain-lainPelbagai | General Product Approval |
Penerangan Produk
CIRCUIT SWITCH 3VA1 IEC SIZE 100 CUTTING POWER CLASS B ICU=16KA @ 415 V 3 POLES, PROTEC. TM210, FTFM, IN=100A OVERLOAD PROTECTION IR=100A FIXED ADJUSTMENT SHORT CIRCUIT PROTECTION II=10 X IN FLAT SCRE
Ciri-ciri Utama
- Kualiti gred industri
- Patuh RoHS
- Sijil CE
- Jaminan 1 tahun
Dokumen Produk
Lembaran Data
Spesifikasi teknikal dan data prestasi
Manual Pengguna
Panduan pemasangan dan operasi
