3LD2704-1TP53

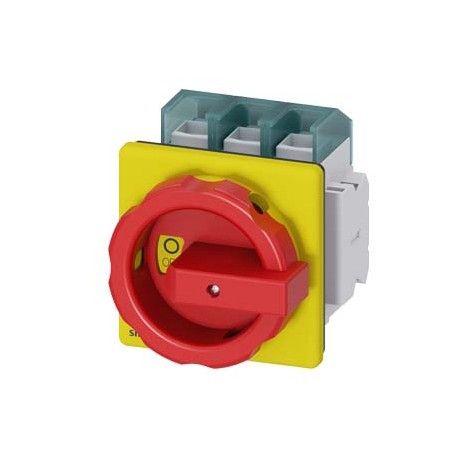

3LD2704-1TP53 SIEMENS SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 100 A, ..
$0.00USD
3029 dalam stok
Spesifikasi Utama
:
EAN:4011209639430
UPC:Not available
ETIM:5
Maklumat Pembekal
SIEMENS
Produk: 367174
Biasanya dihantar dalam 2-3 hari bekerja
Kualiti Dijamin
Penghantaran Pantas
Sokongan Teknikal
Spesifikasi Teknikal
| Parameter | Nilai |
|---|---|
| EAN | 4011209639430 |
| UPC | Not available |
| ETIM | 5 |
| kedalaman | 112.5 mm |
| lebar | 90 mm |
| UNSPSC | 14 |
| eKelas | 6 |
| ketinggian | 107 mm |
| ● pepejal | 1x (4...50mm²) |
| Kod Kumpulan | P360 |
| berat bersih | 517 g |
| ● maksimum | 1 |
| ● minimum | 12 |
| Faktor Logam | LAO----- |
| ● terkandas | 1x (4...50mm²) |
| Tarikh 17/5/2022 | |
| Kumpulan Produk | 5887 |
| Kelas produk | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unit Kuantiti | 1 Piece |
| Kod Komoditi | 85365080 |
| Keluarga produk | Basic Devices |
| kehilangan kuasa [W] | |
| jenis peranti | fixed mounting |
| jenis suis | front mounted |
| Berat Bersih (kg) | 0,515 Kg |
| bilangan tiang | 3 |
| kuasa operasi | |
| ciri produk | |
| ● suis utama | Yes |
| ● pemacu motor | No |
| reka bentuk pemegang | rotary operating mechanism, red/yellow |
| kaedah pengikatan | Built-in unit fixed-mounted version |
| Negara asal | Germany |
| ● pemasangan rel | No |
| ● suis keselamatan | Yes |
| LKZ_FDB/ ID Katalog | LV10.1 |
| Kuantiti Pembungkusan | 1 |
| nama jenama produk | SENTRON |
| Dimensi Pembungkusan | 124,00 x 163,00 x 105,00 |
| Penerangan Produk | SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 100 A, operating power / at AC-23 A 400 V: 37 kW, front-mounted, 1 NC, 1 NO, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle |
| arus operasi | |
| penetapan produk | 3LD Switch disconnector |
| kelas perlindungan IP | IP65 |
| kesesuaian untuk digunakan | |
| ● pencetus voltan | No |
| reka bentuk produk | EMERGENCY-STOP switch |
| Kitaran Hayat Produk (PLM) | PM300:Active Product |
| reka bentuk pautan fius | |
| ● pada AC / nilai undian | 100 A |
| ● pemutus suis | Yes |
| Kelulusan Produk Umum | Declaration of Conformity |
| Boleh dikunci (EF006281) | true |
| ● Suis MATI KECEMASAN | Yes |
| ● Pemasangan hadapan 4 lubang | Yes |
| ● pada AC-23 A / pada 690 V | 6 000 |
| Peraturan Kawalan Eksport | AL : N / ECCN : N |
| Bilangan tiang (EF001391) | 3 |
| ● untuk kenalan tambahan | connection terminals |
| Pengesahan Alam Sekitar | |
| Masa utama standard bekas kerja | 130 Day/Days |
| Surcaj untuk Bahan Mentah | None |
| saiz pemutus suis | 4 |
| ● pada 40 °C / nilai undian | 100 A |
| ● pada 45 °C / nilai undian | 100 A |
| ● pada 50 °C / nilai undian | 100 A |
| ● pada 55 °C / nilai undian | 100 A |
| ● setiap konduktor / tipikal | 8 W |
| Unit ukuran saiz pakej | MM |
| peluasan produk / pilihan | |
| ● untuk litar arus utama | box terminal |
| Bilangan suis (EF005586) | 1 |
| frekuensi operasi / maksimum | 50 1/h |
| jenis sambungan elektrik | |
| ● suis penyelenggaraan/pembaikan | Yes |
| Pembinaan peranti (EF008240) | Built-in device fixed built-in technique |
| jenis fius / mengikut UL | RK5 |
| Pemacu motor pilihan (EF007386) | false |
| reka bentuk elemen penggerak | Short rotary knob |
| warna / elemen penggerak | red |
| tahap perlindungan penarafan NEMA | 1, 3R, 4X, 12 |
| voltan penebat / nilai undian | 690 V |
| Elemen kawalan warna (EF007167) | Red |
| Pemacu motor bersepadu (EF006697) | false |
| Versi sebagai suis utama (EF006981) | true |
| bilangan kunci pendakap / maksimum | 3 |
| semasa operasi / nilai undian | 100 A |
| Voltan operasi yang dinilai (EF001435) | - |
| Jenis elemen kawalan (EF006976) | Short thumb-grip |
| kelas perlindungan IP / di bahagian hadapan | IP65 |
| Kuasa suis pada 400 V (EF009166) | - |
| Versi sebagai suis keselamatan (EF006985) | true |
| Pelepasan voltan pilihan (EF007491) | false |
| ● boleh dikunci pada kedudukan MATI | Yes |
| ● pada AC-3 / pada 240 V / nilai undian | 18.5 kW |
| ● pada AC-3 / pada 400 V / nilai undian | 30 kW |
| ● pada AC-3 / pada 690 V / nilai undian | 22 kW |
| Nombor Artikel (Nombor Berhadapan Pasaran) | 3LD2704-1TP53 |
| Arus kekal yang dinilai Iu (EF001389) | 100.0 |
| ● pada AC-21 / pada 690 V / nilai undian | 100 A |
| Tahap perlindungan (NEMA) (EF011959) | - |
| Sesuai untuk pemasangan lantai (EF007243) | FALSE |
| Versi sebagai suis undur (EF009408) | false |
| Obligasi Pengambilan Balik WEEE (2012/19/EU) | Yes |
| suhu ambien / semasa operasi | |
| rintangan voltan lonjakan / nilai undian | 6 kV |
| ketahanan elektrik (kitaran pensuisan) | |
| ● pada 690 V / oleh fius gG / nilai undian | 50 kA |
| ● pada AC-21 A / pada 240 V / nilai undian | 100 A |
| ● pada AC-21 A / pada 440 V / nilai undian | 100 A |
| ● pada AC-23 A / pada 240 V / nilai undian | 18.5 kW |
| ● pada AC-23 A / pada 400 V / nilai undian | 70 A |
| ● pada AC-23 A / pada 440 V / nilai undian | 37 kW |
| ● pada AC-23 A / pada 690 V / nilai undian | 30 kW |
| arus let-through / dengan suis tertutup | |
| ● pemasangan hadapan dengan lampiran tengah | No |
| jenis mekanisme pemacu / pemacu motor | No |
| Voltan operasi maksimum yang dinilai Ue AC (EF007355) | 690 |
| Sesuai untuk pemasangan 4 lubang di hadapan (EF007247) | true |
| Sesuai untuk bahagian tengah pemasangan hadapan (EF007248) | false |
| Sesuai untuk pemasangan pertengahan (EF007264) | false |
| suhu ambien / semasa penyimpanan / minimum | -25 °C |
| bilangan kenalan CO / untuk kenalan tambahan | 0 |
| bilangan kenalan NC / untuk kenalan tambahan | 1 |
| bilangan kenalan NO / untuk kenalan tambahan | 1 |
| ● terkandas halus / dengan pemprosesan hujung teras | 1x (4...35mm²) |
| Kuasa operasi dinilai pada AC-3, 400 V (EF001364) | 30.0 |
| ketebalan gesper / kunci pendakap / maksimum | 8 mm |
| ketebalan gesper / kunci pendakap / minimum | 4 mm |
| Tahap perlindungan (IP), bahagian hadapan (EF003118) | IP65 |
| Kuasa operasi dinilai pada AC-23, 400 V (EF007027) | 0.037 |
| Arus tahan masa pendek yang dinilai lcw (EF007050) | 2.0 |
| Versi sebagai pemasangan hentian kecemasan (EF006959) | true |
| Versi sebagai suis penyelenggaraan/perkhidmatan (EF006986) | true |
| Arus kekal yang dinilai pada AC-21, 400 V (EF009165) | 100 |
| Arus kekal yang dinilai pada AC-23, 400 V (EF011777) | - |
| Kumpulan Harga Khusus Wilayah / Kumpulan Harga Ibu Pejabat | 12R / 1CL |
| hayat perkhidmatan mekanikal (kitaran pensuisan) / tipikal | 100 000 |
| arus operasi / fius huluan / nilai undian | 100 A |
| Arus litar pintas berkadar terkondisi Iq (EF001444) | - |
| Sesuai untuk pemasangan papan agihan (EF007262) | false |
| Jenis sambungan elektrik litar utama (EF006819) | Frame clamp |
| ● pada 440 V / untuk suis kombinasi + fius gG / maksimum | 10 kA |
| voltan penebat / suis bantu / nilai undian | 500 V |
| arus berterusan / sentuhan bantu / nilai undian | 10 A |
| voltan operasi / kenalan tambahan / pada AC / maksimum | 500 V |
| Bilangan kenalan tambahan sebagai kenalan pertukaran (EF003531) | 0 |
| ● untuk perlindungan litar pintas litar utama / diperlukan | fuse gL/gG: 100 A |
| Bilangan kenalan tambahan sebagai kenalan terbuka biasanya (EF001376) | 1 |
| paparan versi / untuk operasi manual penunjuk kedudukan suis | 1 ON - 0 OFF |
| Nombor AWG / sebagai keratan rentas konduktor yang boleh disambungkan berkod / pepejal | |
| Bilangan kenalan tambahan sebagai kenalan tertutup biasanya (EF001377) | 1 |
| arus litar pintas bersyarat / dengan perlindungan fius sisi talian | |
| jenis keratan rentas konduktor yang boleh disambungkan / untuk konduktor kuprum | |
| ● untuk perlindungan litar pintas suis tambahan / diperlukan | fuse gL/gG: 10 A |
| arus berterusan / fius huluan / mengikut UL / nilai undian | 200 A |
| jenis keratan rentas konduktor yang boleh disambungkan / untuk kenalan tambahan | |
| ● pada 690 V / untuk suis kombinasi + fius gG / maksimum yang dibenarkan | 10 kA |
| Pematuhan dengan sekatan bahan mengikut arahan RoHS | Given |
| REACH Perkara 33 Kewajipan untuk memaklumkan mengikut senarai calon semasa | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| arus operasi / pada AC / mengikut UL 508/UL 60947-4-1 / nilai undian | 100 A |
| ● untuk nilai arus yang dinilai / pada AC / dalam keadaan operasi panas / setiap kutub | 7.5 W |
| bilangan kenalan CO yang boleh disambungkan / untuk kenalan tambahan / boleh dilampirkan / maksimum | 0 |
| bilangan kenalan NC yang boleh disambungkan / untuk kenalan tambahan / boleh dilampirkan / maksimum | 2 |
| bilangan kenalan NO yang boleh disambungkan / untuk kenalan tambahan / boleh dilampirkan / maksimum | 2 |
| arus tahan masa pendek (SCCR) / pada 600 V / mengikut UL 508/UL 60947-4-1 | 10 kA |
| kuasa aktif [hp] / pada AC / pada 480 V / mengikut UL 508/UL 60947-4-1 / nilai undian | 60 |
| kuasa aktif [hp] / pada AC / pada 600 V / mengikut UL 508/UL 60947-4-1 / nilai undian | 75 |
| Nilai I2t / dengan suis tertutup / pada 690 V / untuk suis kombinasi + fius gG / maksimum | 64 kA2.s |
| voltan operasi / pada AC / pada 50/60 Hz / mengikut UL 508/UL 60947-4-1 / nilai undian | 600 V |
| Nilai I2t let-through / dengan suis tertutup / pada 440 V / untuk suis kombinasi + fius gG / maksimum | 64 kA2.s |
| Kelulusan Produk UmumPengesahanPelbagaiKelulusan Produk UmumPengisytiharan PematuhanSijil UjianMarin / Penghantaranlain-lainPengisytiharan Pematuhan UKSijil Ujian KhasPelbagailain-lainPengesahan Alam Sekitar | General Product Approval |
